有機(jī)電致發(fā)光(OLED)是新一代顯示技術(shù),目前在手機(jī)、電視等領(lǐng)域已經(jīng)得到了廣泛的應(yīng)用。作為其核心的發(fā)光材料,目前商用的綠光和紅光材料都是銥配合物。但是銥配合物的合成條件比較苛刻,需要在100 oC以上長時(shí)間加熱,然后進(jìn)行純化,真空升華率也受到限制。如果能夠?qū)崿F(xiàn)配合物的室溫快速和高效合成,并提高其升華率,將大大降低材料和器件的生產(chǎn)成本,促進(jìn)其產(chǎn)業(yè)化進(jìn)程。
近期,鄭佑軒和左景林研究團(tuán)隊(duì)把S原子引入到配體中,由于硫原子的半徑和變形性較大,和過渡金屬的結(jié)合比較容易,實(shí)現(xiàn)了銥配合物的室溫快速合成和超高真空升華率,并顯示了很好的OLED器件性能。

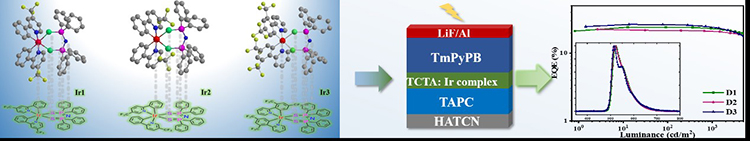

四苯基膦酰亞胺及其衍生物是我們團(tuán)隊(duì)早期開發(fā)的一類配體,以其制備的銥配合物顯示了很好的器件性能(Adv. Mater., 2011, 23, 4041等)。最近團(tuán)隊(duì)將S原子取代O原子制備了硫代四苯基膦酰亞胺配體,并通過主配體的修飾,在室溫下、5分鐘內(nèi)得到三種純綠光銥配合物,合成產(chǎn)率達(dá)到70%以上,升華產(chǎn)率達(dá)到90%以上,發(fā)光效率高達(dá)98%。和香港大學(xué)的程剛博士、支志明院士合作制備的器件外量子效率達(dá)到26.52%,并且器件的效率滾降非常低,顯示了很好的應(yīng)用前景,這一成果發(fā)表在ACS Appl. Mater. Interfaces (2019, DOI: 10.1021/acsami.8b19318)上,博士生梁嘯和馬鞍山南大高新技術(shù)研究院的張峰工程師為共同第一作者。這類配體可以廣泛應(yīng)用到高效率藍(lán)綠光(J. Mater. Chem. C, 2018, 6, 9010)、紅光(J. Mater. Chem. C, 2019, DOI: 10.1039/c8tc06346j)和藍(lán)光(Dalton Trans., under revision)等不同顏色銥配合物中。
同時(shí),團(tuán)隊(duì)在強(qiáng)堿性條件下將二異丙胺、二苯胺或者咔唑和二硫化碳反應(yīng)可以得到硫代甲酸衍生物,以其為輔助配體應(yīng)用于紅光銥配合物中,同樣在室溫條件、5分鐘內(nèi)得到70%以上的合成產(chǎn)率和90%以上的真空升華率。通過吉布斯自由能的理論計(jì)算發(fā)現(xiàn)Ir-S鍵的形成是熱力學(xué)有利的,并且沒有穩(wěn)定的過渡態(tài),所有配合物的合成都是放熱的反應(yīng),有利于配合物的快速合成。
得到的幾種配合物都顯示了純紅光和載流子傳輸?shù)碾p極性能,發(fā)光效率高達(dá)93%。以其為發(fā)光中心制備的器件最大亮度超過60000 cd/m2,最大器件外量子效率達(dá)到30.54%,并且在1000 cd/m2的實(shí)用亮度時(shí)外量子效率仍然高達(dá)26.79%,是目前國際上報(bào)道的最高性能之一。成果以“Rapid room temperature synthesis of red iridium(III) complexes containing four-membered Ir-S-C-S chelating ring for highly efficient OLEDs with EQE over 30%”發(fā)表在Chem. Sci. (2019, DOI: 10.1039/C8SC05605F)上,博士生陸光照和蘇寧為共同第一作者,陳兆旭課題組的博士生楊慧清進(jìn)行了配合物的理論計(jì)算,中科院長春應(yīng)用化學(xué)研究所的碩士生朱琦進(jìn)行了器件制備,鄭佑軒教授、周亮研究員(長春應(yīng)用化學(xué)研究所)、陳兆旭教授和左景林教授為共同通訊作者。
研究得到了國家自然科學(xué)基金(51773088, 21771172)等的資助支持。
版權(quán)與免責(zé)聲明:本網(wǎng)頁的內(nèi)容由收集互聯(lián)網(wǎng)上公開發(fā)布的信息整理獲得。目的在于傳遞信息及分享,并不意味著贊同其觀點(diǎn)或證實(shí)其真實(shí)性,也不構(gòu)成其他建議。僅提供交流平臺,不為其版權(quán)負(fù)責(zé)。如涉及侵權(quán),請聯(lián)系我們及時(shí)修改或刪除。郵箱:sales@allpeptide.com
